顺序sequence结构

任务前后按顺序执行。先执行A，A完成后执行B。

平行parallel结构

任务A和B在X完成后同时开始，并行执行。

判断decision结构

二元判断

经过D点决策后，按照条件方向，执行A或者B。

条件A和条件B构成判断的全集，例如是/否，通过/不通过等。

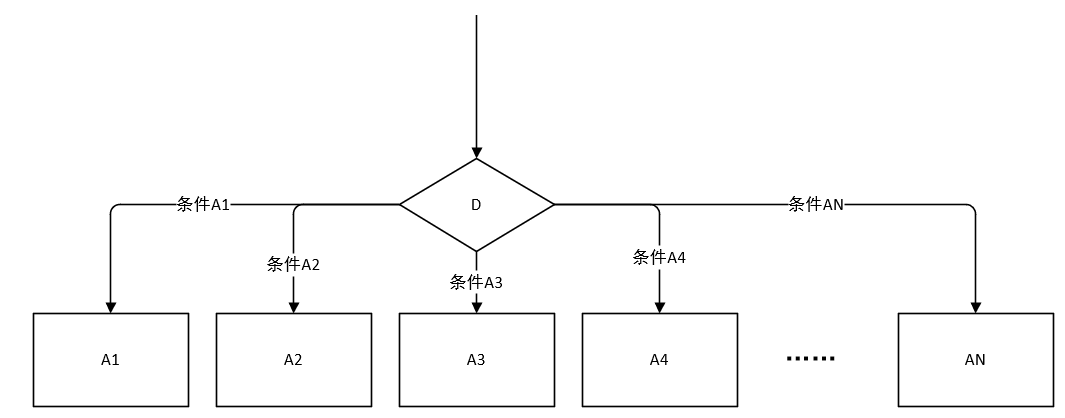

多元判断

经过D点决策后，根据一系列判断条件，选择相应的后续执行步骤。

条件Ai组成判断的全集，Ai之间可能存在一定交叉。因此，在某个条件Aj判断为真之后，其余条件并不能豁免判断，所有条件都应遍历。

循环结构

重复-直到REPEAT-UNTIL结构

重复执行任务A，直到满足条件C。例如，重复执行修改报告的任务，直到汇报通过。

如果-那么DO-WHILE结构

如果满足条件C，则执行任务A，直到条件C不再满足。例如，如果今天的任务还没有完成，则继续处理任务，直到今天的事情处理完毕。

其他逻辑结构

基本流程图较为适合表达以上较为简单的逻辑关系，但是当出现多个关系的协同判断的的时候，存在一些问题，因此，笔者在基本流图符号语言之外，以BPMN网关为蓝本引入AND和OR两种符号，用来表示一些较为复杂的逻辑关系。

这一做法并非公认，只作为笔者的一家之言，读者是否使用请自行判断。

分叉（AND-FORK）

指A完成后同时开始B和C，B和C之间不具有排他性，这时候我们可以如下左，使用AND符号连接，也可以直接从A连到B和C。

例如群付款。

排他（EXCLUSIVE）

A完成后，通过某种条件来指示是开始B还是C，为了和决策decision区别开来，我们约定，decision是人工的决策活动，而逻辑符号表示的是无需人工的，经由机器或者系统的判断活动。

例如聚餐付款

合并（MERGING）

A或者B完成后，C就可以开始工作，不一定需要AB都完成。可以如下左显示，通过OR符号连接，也可以不适用逻辑符号。

例如借一支笔。

连接（JOIN）

表示AB都完成后，才能开始C，使用AND符号连接。

例如约多个人开会。
