掌握基本流程图的绘制方法，是用流程看世界的开始。

由于基本流程图是一种相对比较简单的符号语言，因此，一些企业或组织会以基本流程图语言为母版，进行修改定制，这当然丰富了基本流程图的应用范围，但是也不可避免的造成了语言上的分歧。比如在台版流程中，会使用六边形符号表示开始。

为了表达清晰，尽量通用，我们以ISO5807为基本遵从规范，结合VISIO这一常用流程工具中基本流程图的符号语言，制定本符号集。

在ISO5807中，将符号分为数据符号、流程符号、线型符号三大类，共21种。不过大多数情况下，我们只需要其中的 4种就足以表达一个流程。

基础符号

开始/结束Start/end

表示过程或子流程的开始和结束。它们通常包含“开始”或“结束”一词，或表示流程开始或结束的其他短语，例如“提交查询”或“接收产品”。

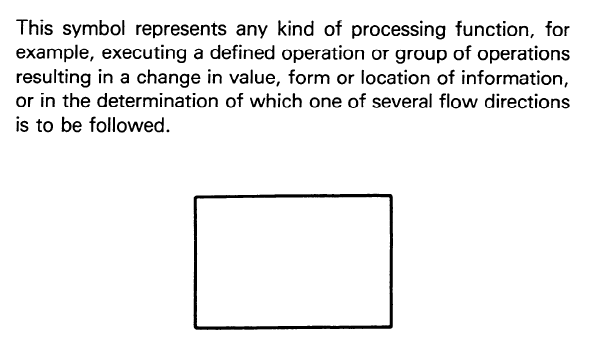

流程process

代表过程中的一个步骤。

流程步骤有两种基本的关系，顺序结构和平行结构。

判断Decision

表示决定流程中下一步将采用多条路径中的哪一条的条件操作。通常是一个是/否问题或真/假测试。

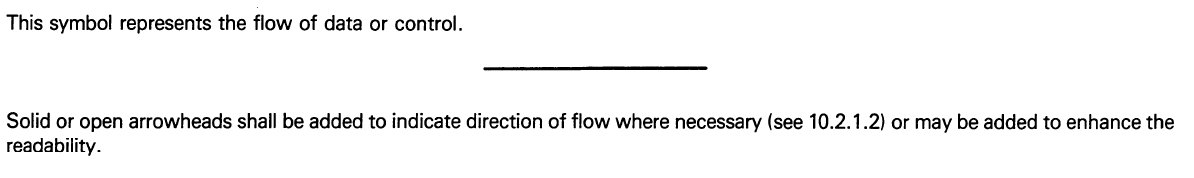

连接线line

连接线指示过程的方向，显示进程的操作顺序。可以是直线、单向箭头或双向箭头，代表步骤之间不同类型的连接。

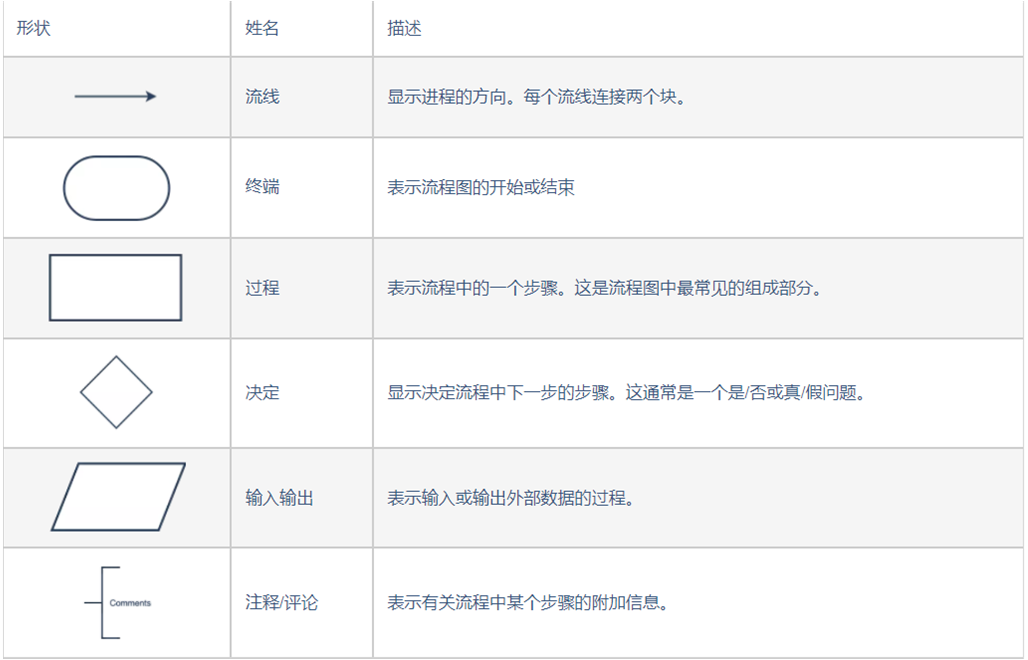

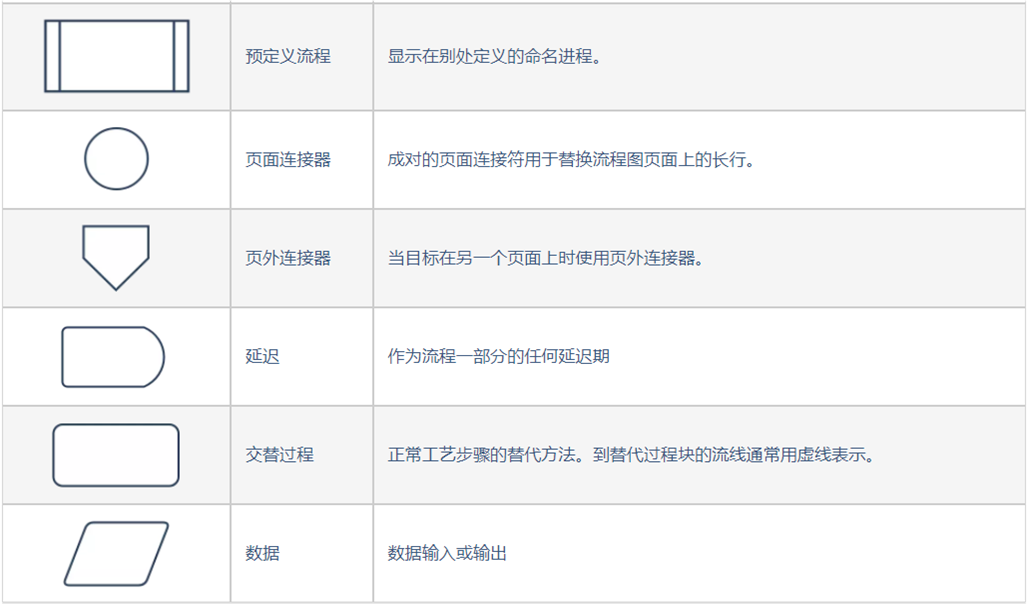

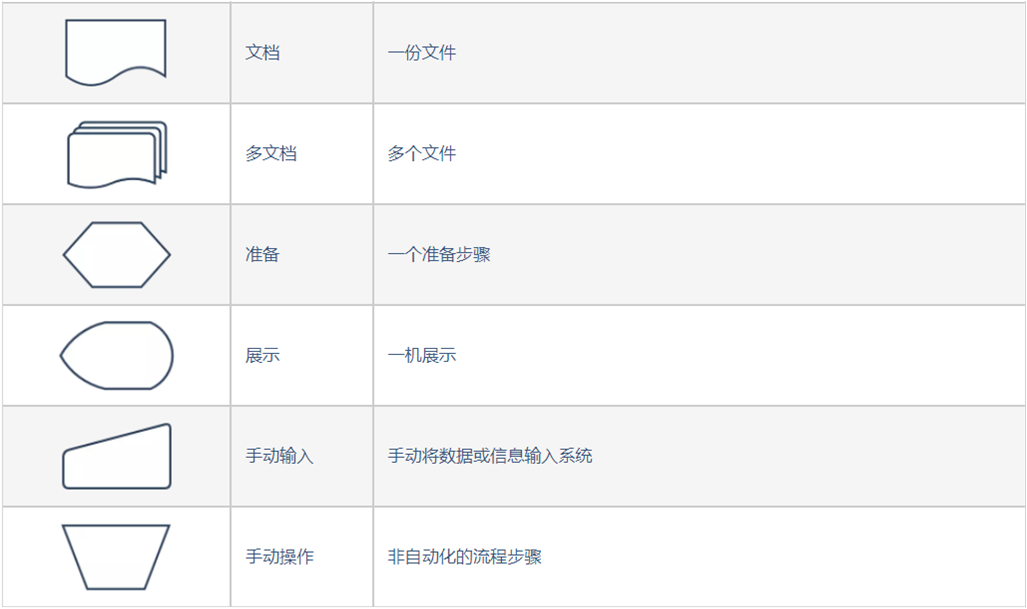

扩展符号

还有更多符号的含义简单展示如下。
