流程制图规范

流程图的绘制必须使用标准的流程图符号，并遵守流程图绘制的相关规定，才能绘制出正确而清楚的流程图。

和人类语言一样，流程制图规范也不止一种。

下面是几种常用的流程制图规范，不同阶段、不同级别、不同类型的模型，或者面对不同的群体，使用不同的标准是合适的。

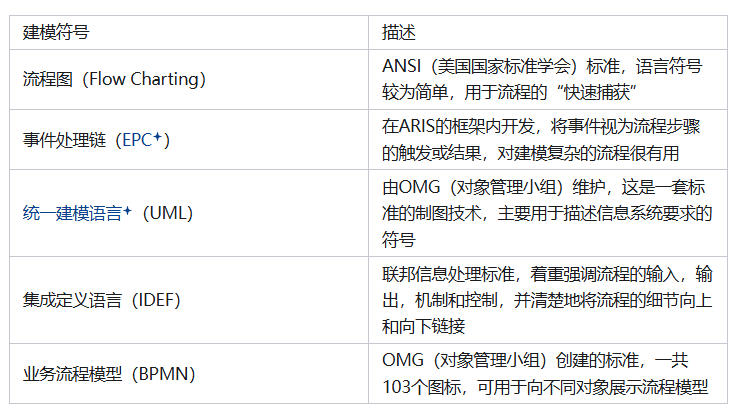

图表 2流程建模语言对比

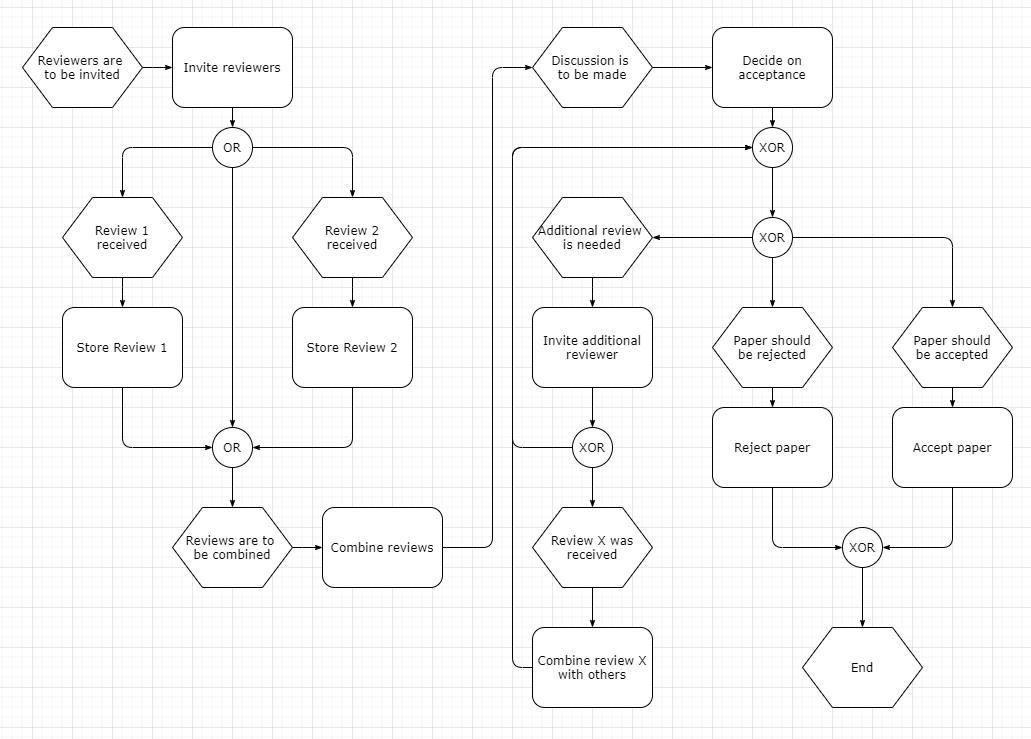

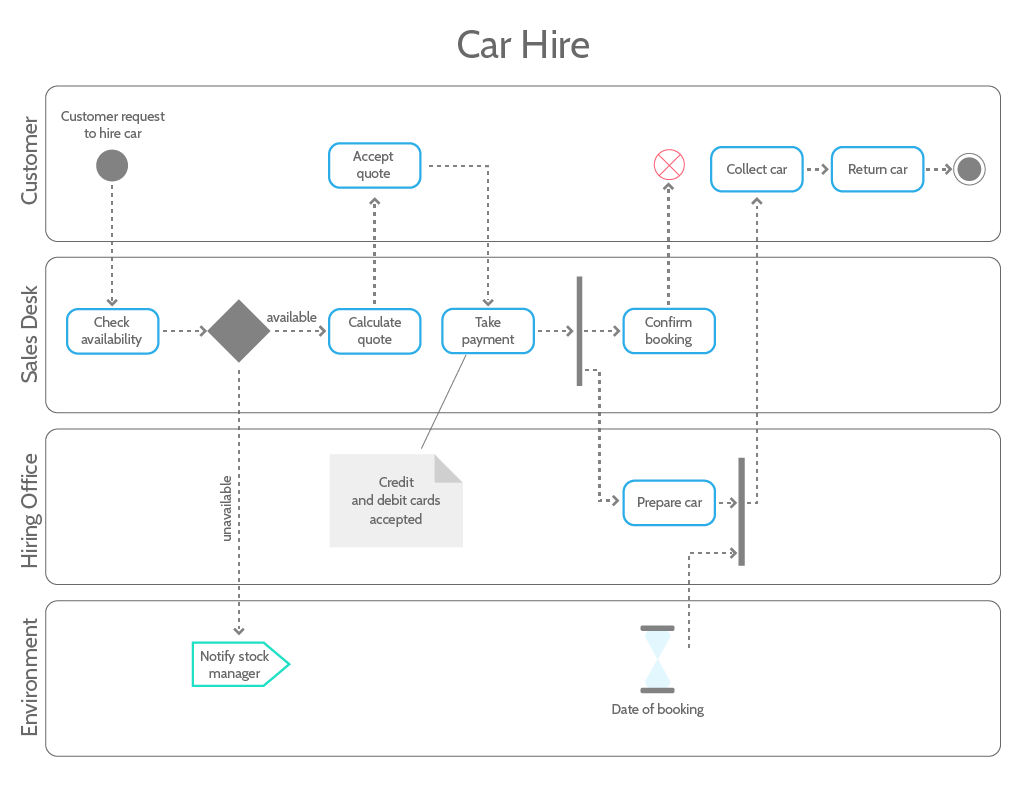

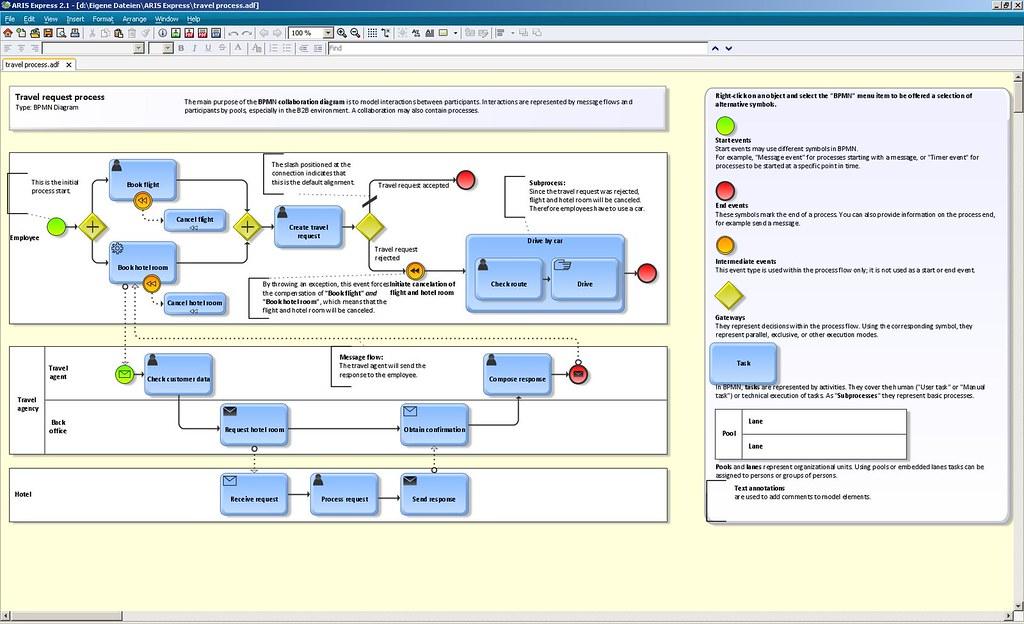

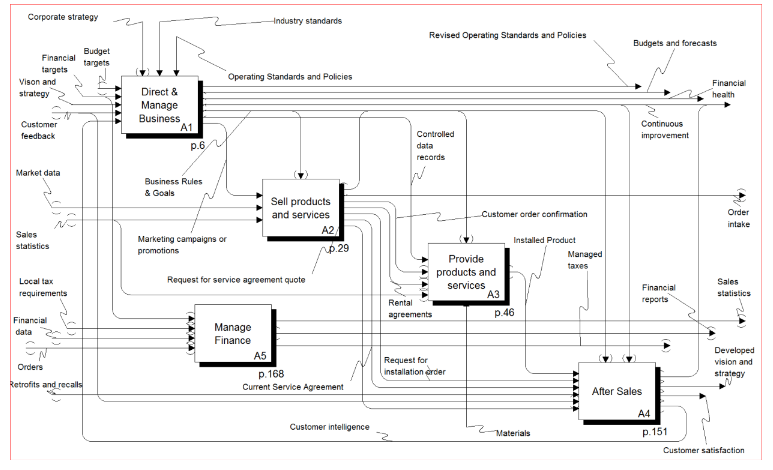

总的来说，想要快速表达流程的时候可以用流程图，想要详细建模的时候用BPMN2.0，EPC提供了一种有意思的视角在事件驱动的场景下使用比较适合，软件行业的可以用UML、IDEF，能够减少沟通成本。

以上常见的几种制图规范中，基本流程图（Flow Chart），顾名思义，是最基础的一种。

基本流程图历史发展

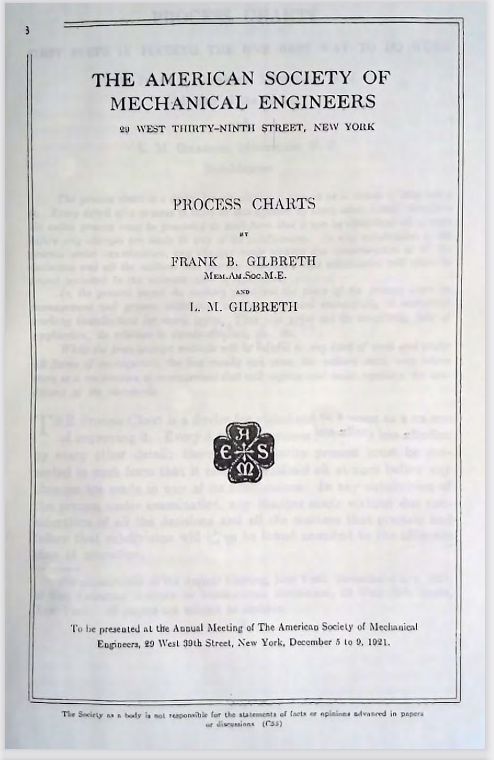

它最初来源于1921年，弗兰克（Frank）和 莉莲·莫勒·吉尔布雷思（Lillian Evelyn Moller Gilbreth）在美国机械工程师协会发表的论文“流程图：寻找最佳工作方式的第一步”。

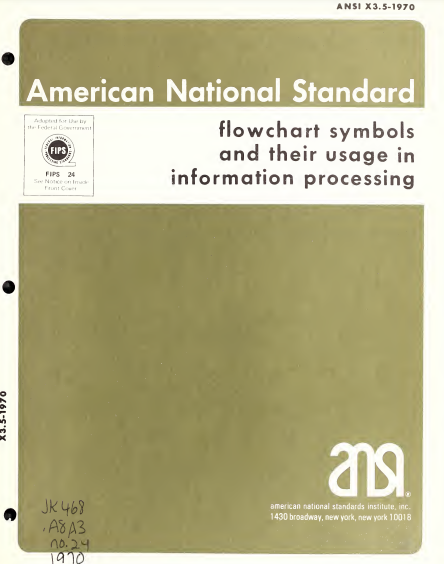

美国国家标准协会(ANSI) 在 1960 年代为流程图及其符号制定了标准。

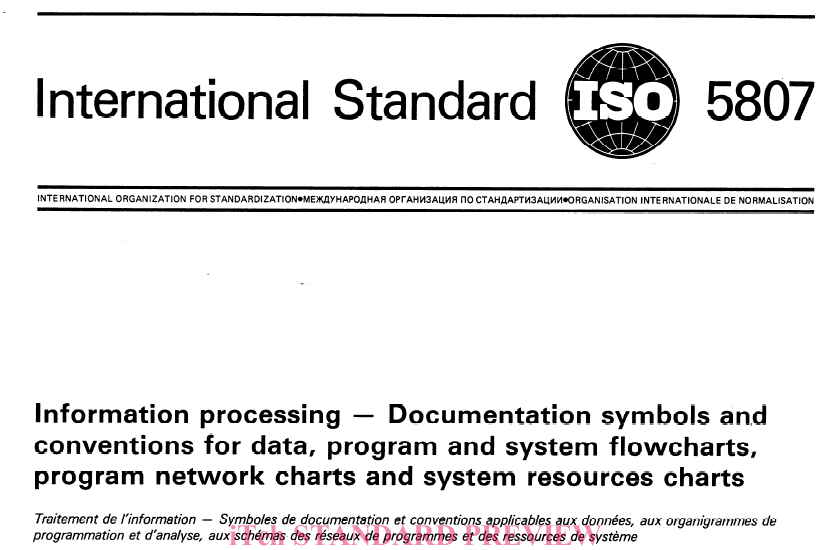

之后，国际标准化组织（ISO）在 1970 年采用了 ANSI 符号，并发布为ISO :5807。后来其他流程建模语言如BPMN等兴起之后，基本流程图仍然凭借着其简明的特点，拥有广泛的用户。
